显示管线

从资产到 AMOLED

text

PNG / bitmap atlas
  └─ convert_assets.py
       └─ game_assets.bin + index
            └─ AssetRenderer (RGB565)
                 └─ GameRenderer into PSRAM canvas A
                      └─ diff / dirty regions against canvas B
                           └─ LVGL / BSP flush
                                └─ CO5300 QSPI AMOLED

网页和固件共享源 PNG 与调色板，但固件不在运行时解码通用 PNG。转换器把二值 Alpha 与 RGB565 像素打包，并生成可校验索引；Pillow 11/12 都必须产出逐字节相同结果。

为什么使用两张全屏画布

双画布把“渲染下一帧”和“当前已提交画面”分离：

可以比较变化像素或区域，而不读取 AMOLED。
display flush 与下一帧逻辑不必争用同一内容。
全量参考画面可在主机测试中与局部渲染结果逐像素比较。
页面切换或复杂状态可退回一次全帧，正确性优先。

代价是 868,624 bytes PSRAM；在 8 MiB 配置中可接受，但不能再随意增加第三张全屏缓存。

绘制层级

纯黑底色。
顶部导航与结构弧。
underlay FX。
页面主体与 helper。
外缘手势 / STAR RUSH。
粒子。
overlay FX。
浮字与提示。

脏区必须覆盖旧层与新层。尤其移动对象和稀疏 FX 需要“上一帧包围盒 ∪ 当前包围盒”，否则黑底上会留下彩色尾迹。

RGB565 一致性

浏览器是 RGB888，面板是 RGB565。验证不是直接要求三个通道字节相同，而是把两端颜色都映射回 CONSOLE-RGB16 逻辑色，再比较布局与语义像素。固定 initial/endgame、三页、now=0 后，v6 六张画面每页 114,546 个测试像素均为 100%。

局部刷新与周期校验

稳定帧只更新核心、helper、数值、meter、粒子和反馈等语义区域；状态指纹变化或页面切换触发全帧。v6 典型 dirty 约 40.6K pixels/frame，周期性全刷约 15/150 帧；v7 稳定 dirty 约 15K–18K，周期全帧约 10%。

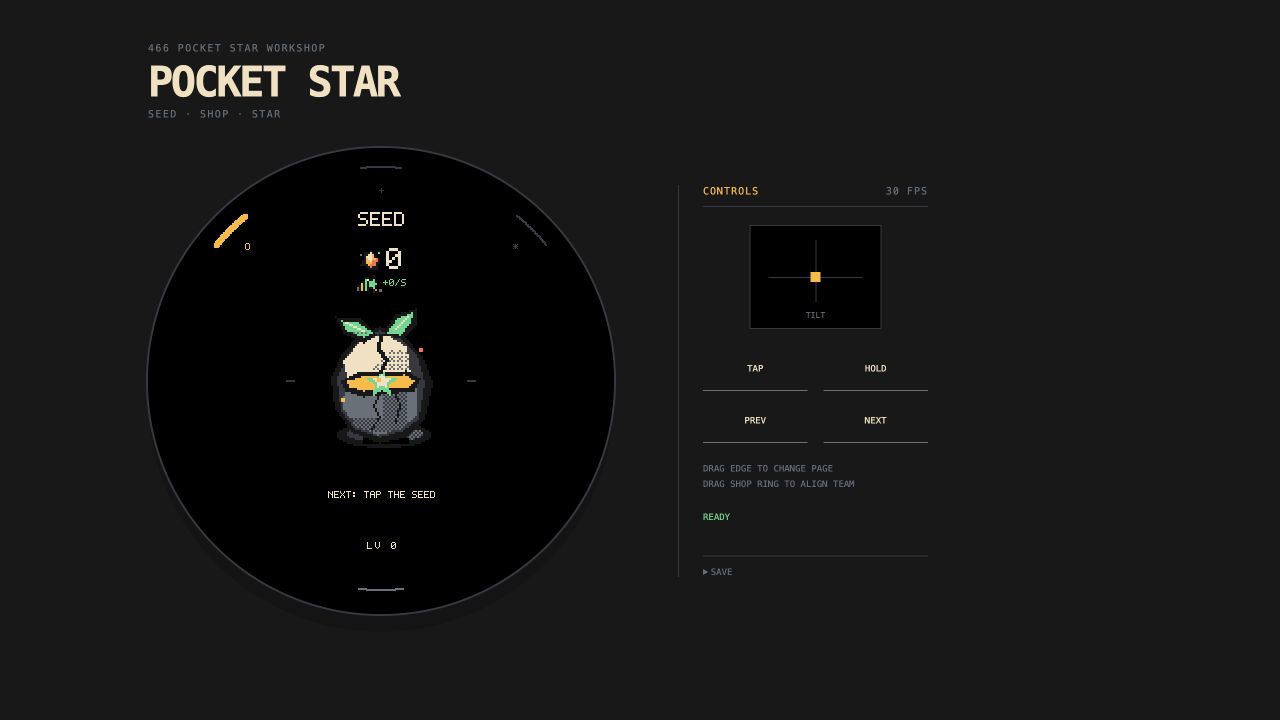

显示前后
